管狀電機操作、設置說明書
2020-06-29 11:40:00
上一篇文章我們說了M2504EB管狀電機的安裝說明，今天我們就來講一下如何操作設置電機。
一、使用M2504EB控制器操作M2504EB電機說明

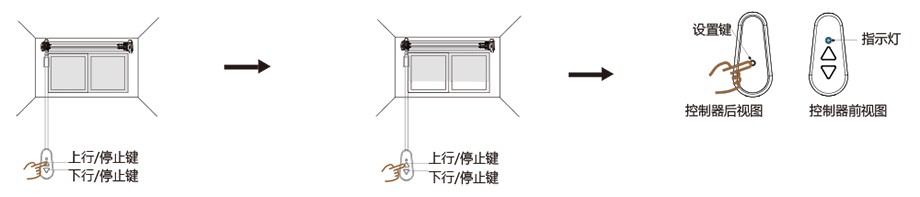

1.設置行程(設置行程前，必須先清除行程(刪除行程參見第3項)
①按【上行/停止鍵】或者【下行/停止鍵】。
②將電機運行至第一個行程限位位置。
③點按【設置鍵】，【指示燈】顯示藍色閃一下，則表示第一個行程限位位置設置完成。
④同樣的，通過【上行/停止鍵】或者【下行/停止鍵】將電機運行至第二個行程限位位置，點按【設置鍵】，【指示燈】顯示藍色閃一下, 則表示第二個行程限位位置設置完成。

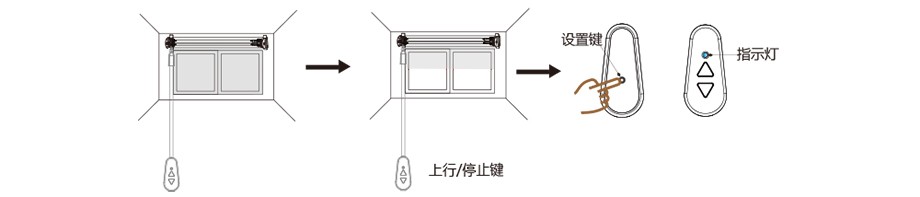

2. 設置中間行程點(設置行程完成后，才可以設置中間行程點)
備注: 1)中間行程點僅能保存一個，后一次的中間行程點的設置保存會自動覆蓋前一次的中間行程點。
2)設置好中間點后，需要長按【上行/停止鍵】或【下行/停止鍵】，直至【指示燈】亮藍燈， 松手，窗簾會行走到中間點的位置自動停止。
①按控制器的【上行/停止鍵】或者【下行/停止鍵】。
②當電機停在上下行程限位位置外的任意位置。
③點按【設置鍵】，【指示燈】 顯示藍色閃一下，中間行程點設置完成。
3. 刪除行程(備注: 刪除行程操作的同時會同步刪除中間行程點)

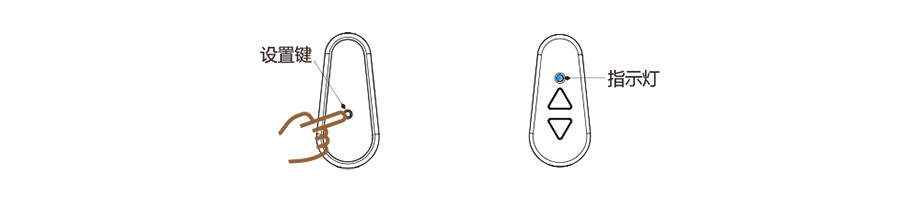

長按設置鍵直到【指示燈】亮藍燈，松手，刪除電機行程完成。

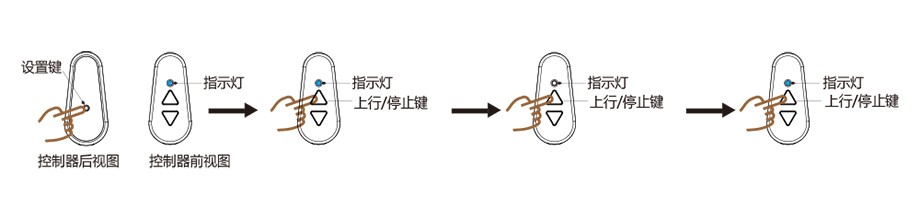

4. 切換電機轉動方向
①長按設置鍵直至【指示燈】顯示藍燈時。
②立刻長按【上行/停止鍵】。
③【指示燈】顯示藍色滅掉。
④直至【指示燈】再次顯示藍色后，松手，切換電機轉動方向完成。
5. 電量狀態說明
正常電量狀態時，所有功能都可以正常操作 。
低電量狀態時，按任何按鍵，【指示燈】均會顯示藍色快閃。
電機可以正常運行，但是設置行程/設置中間行程點/刪除行程/切換電機轉向等功能均不能使用。
接近無電狀態時，按任何按鍵，【指示燈】均會顯示藍色快閃，并且電機所有的操作均無法使用。
6. 充電說明
控制器Type-C接口，DC 5V輸入。
充電時，控制器指示燈長亮紅色;充滿電時，控制器指示燈長亮綠燈。
當控制器有DC 5V輸入，而沒有接到電機進行充電負載時，控制器指示燈則紅燈長亮，綠燈快閃。
備注：
1. 電機使用前，請先充滿電再使用。
2. 充電器充電時指示燈為紅色，當指示燈為綠色表示充滿。
3. 當控制器接入充電器時，則控制器無任何操作功能。
